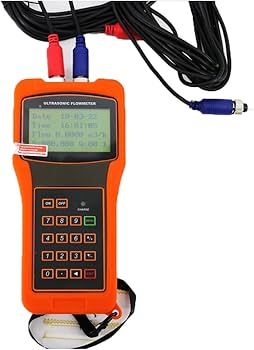

Caudalímetro de tecnología ultrasónica de transductores no invasivos en su opción portátil.

Display LCD alfanumérico de visualización de caudal instantáneo, volumen positivo, negativo y neto y velocidad de fluido.

El caudalímetro de Hidroconta se trata de un caudalímetro ultrasónico de precisión sin obstrucciones, para líquidos tanto conductores como no conductores.

El sistema de medición se compone de un par de transductores ultrasónicos acústicamente acoplados a la pared externa de la tubería y una unidad principal (convertidor), el cual elabora las señales enviadas y recibidas de los transductores y los transforma en parámetros legibles para el usuario.

Durante el funcionamiento de contador ultrasónico los pulsos de sonidos de alta frecuencia se transmiten a través de la tubería desde el sensor A (aguas arriba) al sensor B (aguas abajo) y regresan.

La señal desde A a B se desplaza en la misma dirección que el flujo y se acelera, mientras que el regreso de B a A se ralentiza.

La medida de la diferencia de los dos tiempos de vuelo es la que define el caudal circulante.

Un transductor se coloca aguas arriba en la superficie exterior de la tubería, y otro aguas abajo.

Especificaciones:

• Rango de trabajo: +/- 16 m/sg.
• Alimentación: 90…260Vac 50/60Hz y 12…36Vdc.
• Consumo máximo: 2W.
• Salidas 4 – 20mA, pulsos, frecuencia, RS-485 MODBUS y alarmas.
• Precisión: Superior a ± 0.5%.
• Transductores no invasivo.

Los sensores de contador ultrasónico de Hidroconta se colocan en la parte externa de la tubería por lo que no es necesario detener el flujo para instalarlos.

LCD alfanumérico.

• El convertidor del caudalímetro ultrasónico cuenta con un display LCD alfanumérico retro iluminado con dos líneas y 20 dígitos.

Visualización

• Con el contador caudalímetro de Hidroconta se puede visualizar el caudal instantáneo, volumen positivo, negativo y neto, y velocidad de fluido.

Diseñado para todo tipo de líquidos y tuberías.

• Está diseñado especialmente para utilizar el medidor ultrasónico en todo tipo de tuberías desde el las más pequeñas de 15mm de diámetro hasta grandes tuberías de 6000mm.

Aplicaciones

• Tratamiento de agua, lodos y agua de procesos de bombeo. Industrias de aceites, petróleos y químicas. Hidro – eléctrica, refrigeración, estaciones contra incendios. Industrias de extracción, industrias de alimentos, papel y farmacéuticas, Industrias del automóvil.
