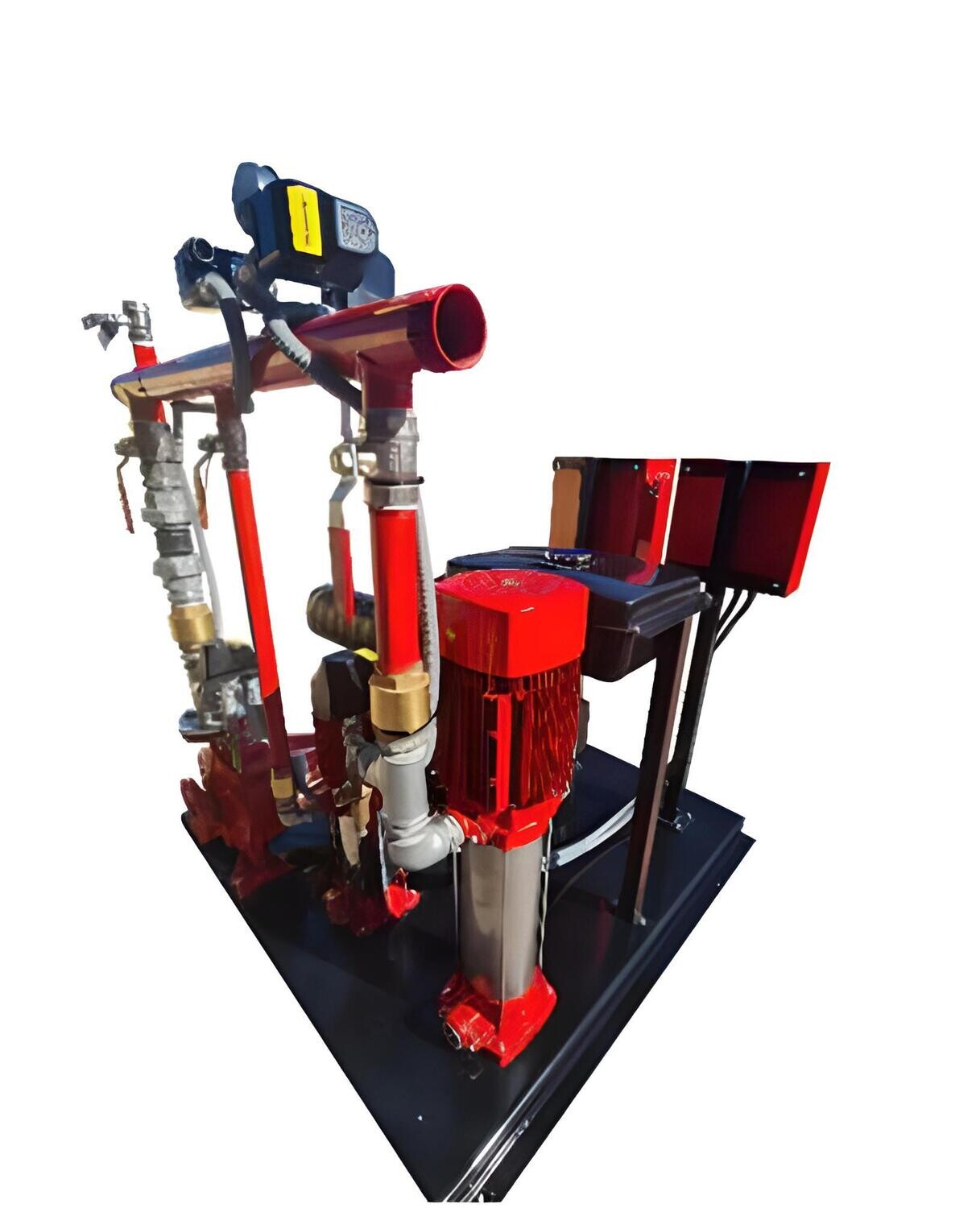

Equipo contraincendios BCM UED 12-60 E+D+J UNE 23500-2021.

Caudal nominal: 12 m3/h.

Presión nominal: 60 mca.

Fluido: Agua limpia a temperatura ambiente.

Tensión: Trifásica 400 V 50 Hz.

Componentes:

• Electrobomba principal:

Electrobomba centrifuga monobloc vertical multicelular modelo BCM MVM 12-8T accionada mediante motor eléctrico asíncrono, trifásico de 2 polos, aislamiento clase F, grado de protección IP55, clase de aislamiento F, funcionamiento S1, potencia de 4,7 kW / 6,5 CV .

Cuerpo de aspiración, impulsión y contra bridas fabricadas en hierro fundido, eje en acero inoxidable AISI 303, impulsores, difusores en policarbonato con fibra de vidrio y cierre mecánico.Bridas roscadas BSPP o gas UNE-EN ISO 228- 1.

Diámetro del impulsor 102 mm.

• Electrobomba auxiliar:

Electrobomba centrifuga horizontal modelo BCM PS32-250 con motor diesel modelo HR186FAE 7,50 kW kW / 10 CV.

Cuerpo, impulsor, tapa, soporte de rodamientos fabricados en hierro fundido, eje en acero inoxidable AISI 420 y cierre mediante

• Electrobomba Jockey:

Electrobomba centrifuga multicelular vertical modelo MVM 2-8T con motor de 2 polos, accionada mediante motor eléctrico asíncrono, trifásico de 2 polos, aislamiento clase F, grado de protección IP55, clase de aislamiento F, funcionamiento S1, potencia de 1,5kW / 2CV.

Cuerpo de aspiración, impulsión y contra bridas fabricadas en hierro fundido, eje en acero inoxidable AISI 304, impulsores, difusores en policarbonato con fibra de vidrio y cierre mecánico.

• Cuadro eléctrico de potencia, control y protección electrobomba principal y Jockey:

Cuadro electrico para control de las electrobombas principal y Jockey modelo CIE005JK, destinado al control y arranque del grupo PCI, con los siguientes elementos:

1. Armario metálico de 300x400x165 mm y protección IP54.
2. Seccionador o interruptor general con bloqueo de puerta.
3. Arranque directo
4. Voltímetro o analizador digital de tensiones trifásico con detección de sobre tensión, sub tensión e inversión de giro.
5. Amperímetro digital para bomba principal.
6. Amperímetro digital para bomba jockey.
7. Contador de número de arranques de la bomba jockey no reseteable.
8. Alarma acústica.
9. Registro de alarmas y eventos con control de calendario y reloj en tiempo real.
10. Relé térmico electrónico ajustable de 1-30 amperios para la bomba jockey.
11. Algoritmo con registro de control de calidad de circuito / cuadro y equipo.
12. 6 Uds. Relé libre de potencial para señalización de alarmas a distancia exigidas por normativa.
13. Dispone de todas las señalizaciones ópticas, acústicas y pulsadores exigidos por la normativa tales como:
14. Piloto de señalización de demanda de arranque por presostatos.
15. Piloto de señalización de demanda de arranque por depósito cebado 40%.
16. Piloto de señalización Bomba en Marcha
17. Piloto de señalización Avería de sistema de bomba
18. Piloto de señalización bomba No Automático
19. Piloto de señalización Fallo de Suministro Red eléctrica
20. Piloto de señalización Actuación de protecciones
21. Piloto de señalización Nivel deposito cebado al 60%
22. Piloto de señalización Baja reserva agua deposito Abastecimiento
23. Piloto de señalización Paro emergencia activado
24. Selector Bomba principal Automático - paro - manual
25. Selector Bomba Jockey Automático – paro- manual
26. Pulsador pueba de lamaparas
27. Pulsador Anulacion temporal alarma acústica

• Cuadro eléctrico de potencia, control y protección electrobomba auxiliar:

Cuadro electrico para control dela bomba Diesel modelo CID12/CIPT12, destinado al control y arranque del grupo PCI, con los siguientes elementos:

1. Armario metálico de 400x300x165 mm y protección IP54.
2. Seccionador o interruptor general con bloqueo de puerta.
3. 2 Uds. Cargador de batería
4. 2 Uds. Voltimetro
5. 2 Uds. amperimetro
6. Sensor temperatura de agua
7. Sensor de presión de aceite
8. Alarma acústica.
9. Registro de alarmas y eventos con control de calendario y reloj en tiempo real.
10. Pulsador de arranque de emergencia protegido con cristal rompible
11. Algoritmo con registro de control de calidad de circuito / cuadro y equipo.
12. 6 Uds. Relé libre de potencial para señalización de alarmas a distancia exigidas por normativa.

• Otros componentes eléctricos:

1. Permite el arranque del motor en modo automático desde el cuadro de maniobra y en modo de emergencia actuando mecánicamente sobre los contactos de los relés de arranque, de modo que una avería en las bobinas no impida el arranque del motor.
2. 2 Ud. contactores de potencia de 150 Amperios.
3. 2 Ud. setas de arranque de emergencia.
4. Voltímetro o analizador digital de tensiones trifásico con detección de sobre tensión, sub tensión e inversión de giro.
5. Armario metálico de 300x300x128 mm y protección IP54.
6. Otros componentes hidráulicos:

1. Colector de impulsión de DN 2" de diámetro en acero al carbono pintado en color rojo RAL3000.
2. Válvula de alivio de 1/2" gas.
3. Válvula de cierre de esfera de la Bomba Jockey de 1" gas.
4. Válvula retención Bomba Jockey de 1” gas.
5. Manómetro de glicerina de 0-16 bar.
6. Presostato PM12.
7. Acumulador hidrosfera de 24 litros de capacidad y presión máx. de 8 bar.
8. Bancada de chapa plegada y pintada en color negro RAL 9001.
9. Soporte del cuadro de protección fabricado en hierro y pintado en color negro RAL 9001.
