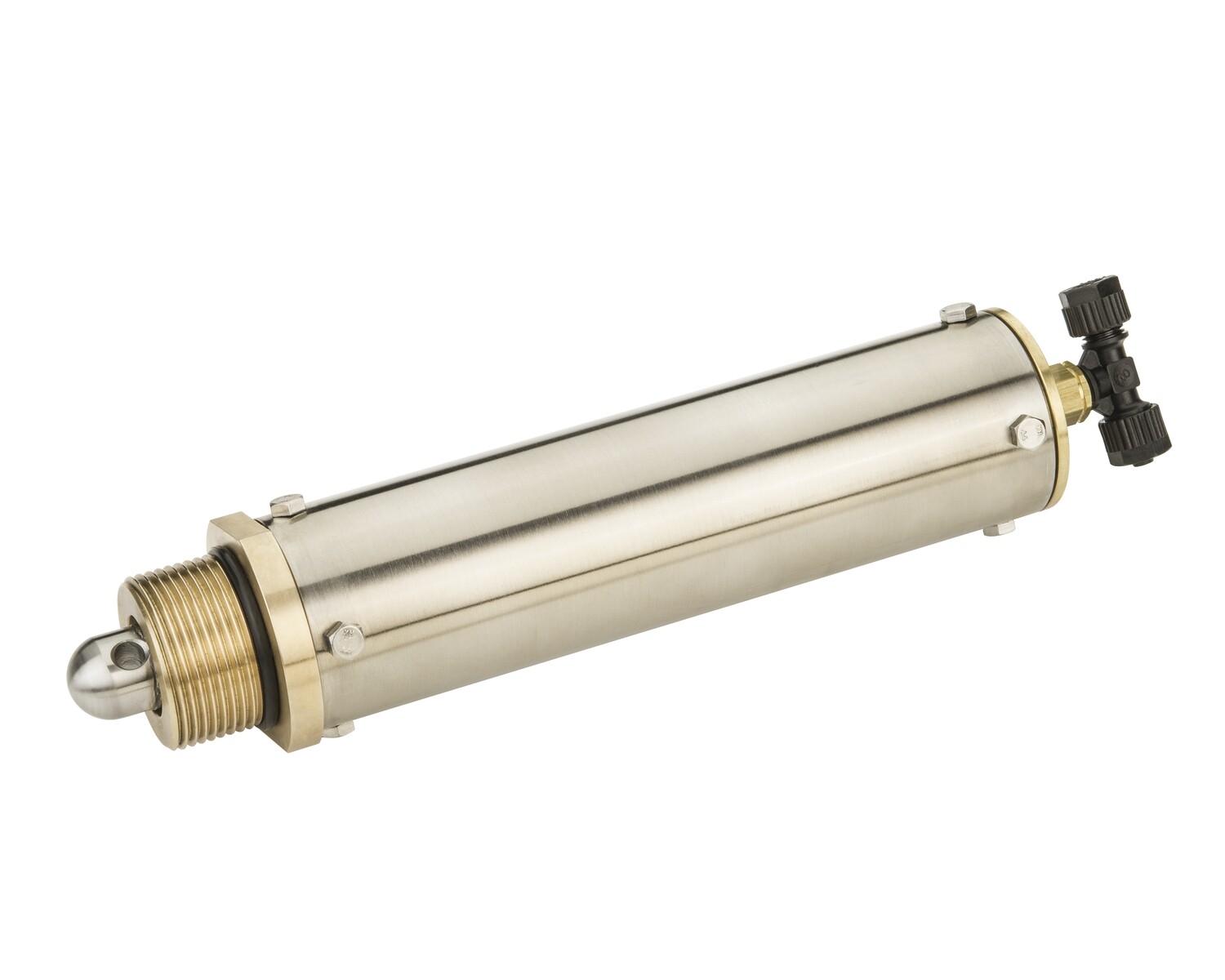

Kit para sustituir las juntas del pistón hidráulico del filtro Odis 851 para los diámetros de 1 1/2" a 4".

Modelos compatibles:

• 1 1/2" referencia 851D15.
• 2" referencia 851D02.
• 3" referencia 851D03.
• 4" referencia 851D04
• 4"L referencia 851D04L

Este kit tiene la referencia del fabricante ER005.

Este kit está compuesto por las siguientes referencias:

• E86302161.
• ER00108.
• ER00115.
• ER00118.
• ER00125.
• ER00135.
• ER00141 (2 ud.).

Odis recomienda:

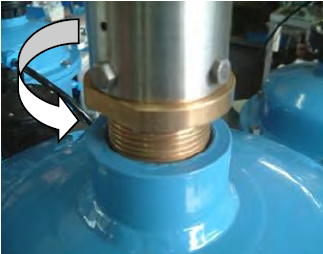

• Cada 3 meses se debe despresurizar el filtro, desconectar los latiguillos hidráulicos del pistón y extraer el pistón desenroscando de la tapa del filtro.

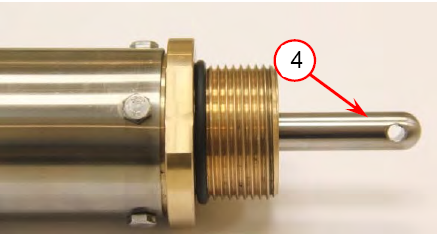

• Estirar el eje del pistón (4) y lubricar el mismo con grasa de lubricación "Dow Corning 4DC" o similar. El uso de otra grasa que no sea similar dañará las partes internas del pistón.
• Empujar el eje del pistón hacia adentro, volver a enroscar el pistón, purgar el aire y volver a colocar los latiguillos.

También recomienda que cada año:

• Efectuar la lubricación completa del pistón con grasa "Dow Corning 4DC" o similar.
• Despresurizar el filtro, desconectar los latiguillos hidráulicos del pistón y extraer el pistón desenroscando de la tapa del filtro.

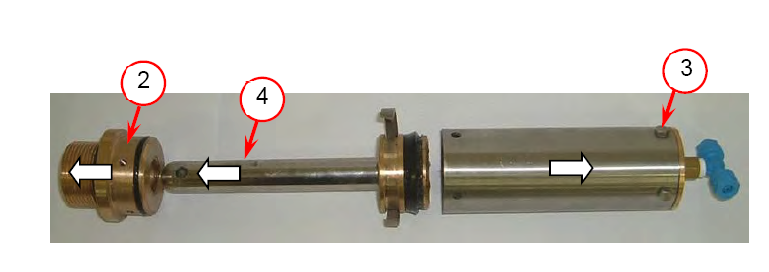

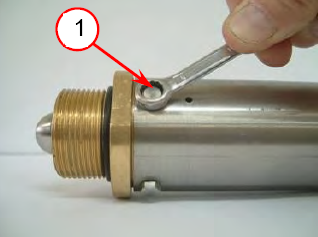

• Sacar los tornillos anteriores (1) y extraer el extremo (2). Tirar del pistón hasta que la totalidad del conjunto (4) salga del cilindro.

• No extraer los tornillos posteriores (3).

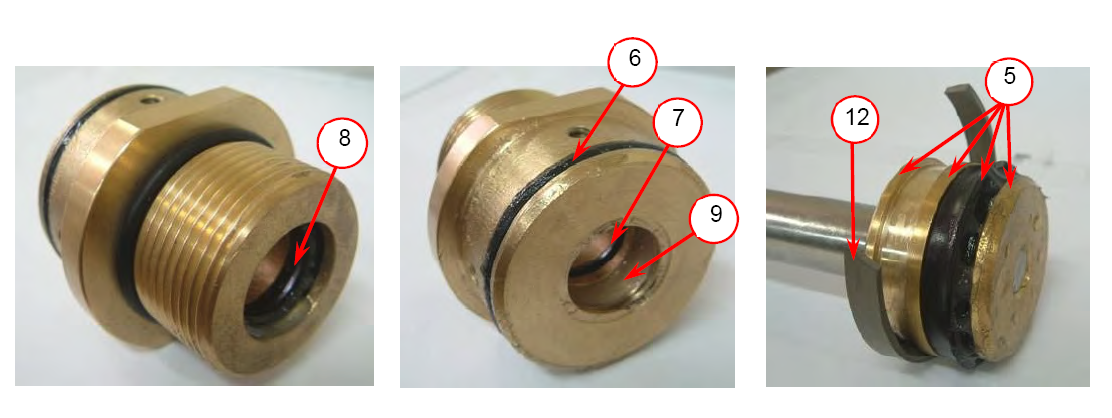

• Aplicar una fina capa de grasa de lubricación en las partes 5, 6, 7 y 8 y rellenar el encaje interior (9) con grasa de lubricación.

• Encaja el conjunto del pistón en el interior del cilindro, asegurando que la junta (12) está debidamente encajada en la ranura correspondiente. Encaja el extremo (2) al pistón.

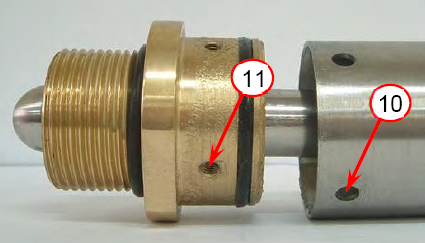

• Alinea los agujeros de los tornillos del cilindro (10) y del extremo (11). Coloca los tornillos y aprieta adecuadamente sin pasarnos de fuerza.

• Vuelve a roscar el pistón en la tapa del filtro y reconecta los latiguillos hidráulicos.
• Genera dos ciclos de limpieza de manera manual y si no hay fugas visibles y realiza las limpiezas correctamente, está perfecto.
