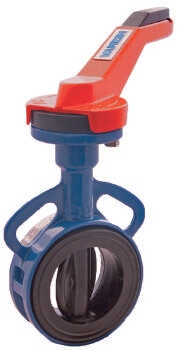

Diámetros nominales de 50 mm (2”) a 2000 mm (80”).

Montaje entre bridas: Desde DN 50 (2”) a DN 300 (12”) sistema multibrida, que permite indistintamente con un solo modelo de válvula, el montaje entre bridas PN-6, PN-10, PN-16, ANSI-125/150 Lbs, y B.S. 10-D/E.

A partir de DN 350 (14”) admite montaje entre bridas según DIN PN-10, PN-16 y ANSI 125/150 Lbs. (otras normas consultar).

Presión estándar de trabajo 16 bar (DN 50-300) y 10 bar (DN 350-2000).

Límites de temperatura de -45°C a +200°C (según elastómeros y recubrimientos).

Hasta DN-500 incorpora 4 orejetas de centraje que permiten un correcto alineamiento y una rápida instalación.

Por ser un modelo realizado para ser montado entre bridas, las tensiones mecánicas de la tubería se transmiten a la válvula únicamente por compresión sobre el cuerpo y, por lo tanto, carece de tensiones mecánicas de tracción.

A partir de DN 600, además, incorpora 4 taladros roscados por cada cara del cuerpo, según la norma de taladrado requerida.

Ha de tenerse en cuenta este dato debido a las tensiones mecánicas de tracción.
