Si deseas conocer un poco sobre la historia de Rivulis y la gama de productos que tenemos disponibles, puedes visitar la tienda online de el abuelo del riego y leer lo que escribí sobre Rivulis en este blog.

• Pros:
• Permiten que nuestra instalación esté protegida del efecto que provoca la compresibilidad del aire en las tuberías.

• No obligan a que los goteros realicen esta función cuando terminamos el riego, evitando el riesgo de que aspiren tierra y se obturen.

• Protegen a la instalación en los casos en los que estamos conectados a una conducción comunitaria y ésta sufre una avería, ya que seremos capaces de aportar el aire que requiere esa conducción princial.

• Maximizan los diámetros nominales de los elementos que conforman una instalación de riego.

• Si elegimos correctamente la marca, funciones y diámetro de la misma, serán muy efectivas.

• Contras:

• El precio de una ventosa de calidad es más elevado que el de una ventosa de gama baja.

• Si adquirimos una ventosa de gama baja o bien no seleccionamos correctamente la ventosa, no conseguiremos proteger correctamente nuestra instalación.

• En algunos modelos con aguas difíciles, su durabilidad es muy corta y generan más problemas de los que evitan.

• Su instalación es relativamente compleja en el caso de que no se realice cuando se instalan los equipos.

• Hay que tener en cuenta parámetros técnicos que nos obligan a calcular o solicitar que lo hagan por nosotros.

¿Para qué sirven las ventosas de riego?

Las ventosas son los elementos diseñados específicamente para absorber los movimientos del aire dentro de una tubería presurizada.

¿Movimientos de aire?

Para entendernos mejor, cuando nuestro riego no está en funcionamiento y las tuberías no tienen agua, están llenas de aire.

En el momento que abrimos nuestras válvulas, encendemos la bomba o cualquier sistema que aporte la presión necesaria para que nuestros goteros funcionen correctamente, ese aire debe ser expulsado de las tuberías.

Cuando dejamos de regar, el volumen que ocupaba el agua necesita ser rellenado con aire o de lo contrario los elementos sufrirían una deformación que dependiendo de las presiones diferenciales los aplastarían.

Además tenemos que contar con que las pequeñas burbujas de aire contenidas en el agua tienden a aglutinarse en las partes más altas y provocar el mismo efecto.

El ejemplo más claro lo tenemos cuando bebemos de una botella de plástico y sellamos al aspirar (como beben los niños). La botella se arruga porque estamos sacando en este caso el agua pero no añadimos aire.

Sin embargo, si le hacemos una perforación que permita entrar el aire, nunca se deformará.

El aire se puede comprimir mucho más que el agua y además ocupa espacio por lo que tenemos dos problemas con el aire en las tuberías cuando no debe de estar:

• Los cambios en el volumen (el espacio) que ocupa el aire cuando la tubería se llena y se presuriza con agua, provoca que este aire empuje más violentamente el interior de la conducción y sus elementos.

• El volumen que ocupa el aire no puede ser ocupado por agua, por lo que nos limita y estrecha los diámetros de la conducción.

Por ello se han desarrollado varios tipos de ventosas que aglutinan diferentes funciones dependiendo de lo que requiera nuestra instalación:

• Ventosas simple efecto (continuas). Diseñadas para eliminar el aire cuando la conducción se encuentra presurizada.
• Ventosas doble efecto (de aire y vacío). Diseñadas para eliminar el aire cuando la conducción se presuriza o se vacía de agua.
• Ventosas triple efecto (combinadas). Combinan las funciones de las ventosas continuas y de aire y vacío.

Podríamos pensar (al menos yo lo hacía) que la instalación de ventosas triple efecto solucionaría cualquiera de los problemas que genera el aire en las tuberías, pero nos encontramos con varias contraindicaciones:

• Los costes directos. Los precios de una ventosa de doble efecto son inferiores a los de una ventosa de triple efecto. Al requerir varias unidades en una instalación, se hace patente que cada elección cuenta.
• La efectividad de las ventosas. Las ventosas de doble efecto brindan una capacidad muy superior en los movimientos de aire respecto a las ventosas de triple efecto.

Parece que las ventosas triple efecto son poco útiles en nuestra instalación.

Nada más lejos de la realidad, cada ventosa tiene su ubicación y su función.

Uno de los ejemplos más claros que suelo utilizar, es que unos neumáticos de tacos son muy efectivos cuando hay barro en los caminos, pero no por ello los vamos a instalar en nuestro coche cuando realmente nuestros caminos no están lo suficientemente embarrados, ya que su rendimiento en el asfalto es muy inferior y nos penalizaría en nuestro día a día.

¿Dónde debemos utilizar las ventosas?

Respuesta corta: En todos los puntos elevados de nuestra instalación.

Respuesta larga: Depende de dónde se sitúen los puntos elevados, recomiendo alguna de los siguientes tipos:

• Estaciones de bombeo: Ventosas simple, doble y triple efecto.
• Aguas arriba de las válvulas anti-retorno en los bombeos: Ventosas triple efecto.
• En los colectores de entrada en las estaciones de filtrado: Ventosas doble y triple efecto.
• En los colectores de salida de las estaciones de filtrado: Ventosas doble y triple efecto.
• En los puntos de cota alta relativa en los cabezales de riego: Ventosas de simple y triple efecto.
• Aguas arriba de los contadores: Ventosas de simple y triple efecto.
• En los puntos de cota alta relativa de la red de distribución: Ventosas de simple y triple efecto.
• Cada tramo de 500 metros en la red de distribución: Ventosas de triple efecto.
• En la parte superior de las tuberías en pendiente descendiente: Ventosas de doble y triple efecto.
• Al final de las tuberías de distribución largas: Ventosas de triple efecto.
• Aguas arriba de las válvulas sectoriales de apertura y cierre: Ventosas de triple efecto.
• Aguas abajo de las válvulas sectoriales de apertura y cierre: Ventosas de doble efecto.

Es recomendable la correcta elección del diámetro de una ventosa ya que una ventosa con insuficiente capacidad, no nos permitirá extraer o introducir el caudal suficiente de aire y por ello no hará la función necesaria para lo que se instaló.

Para finalizar, una de las funciones que podemos realizar al instalar una ventosa, es la de mediante la generación de un sifón, evitar que la tubería primaria se descargue únicamente en las partes finales de la finca y manteniendo parcialmente dicha conducción cargada y lista para el inicio en el siguiente riego.

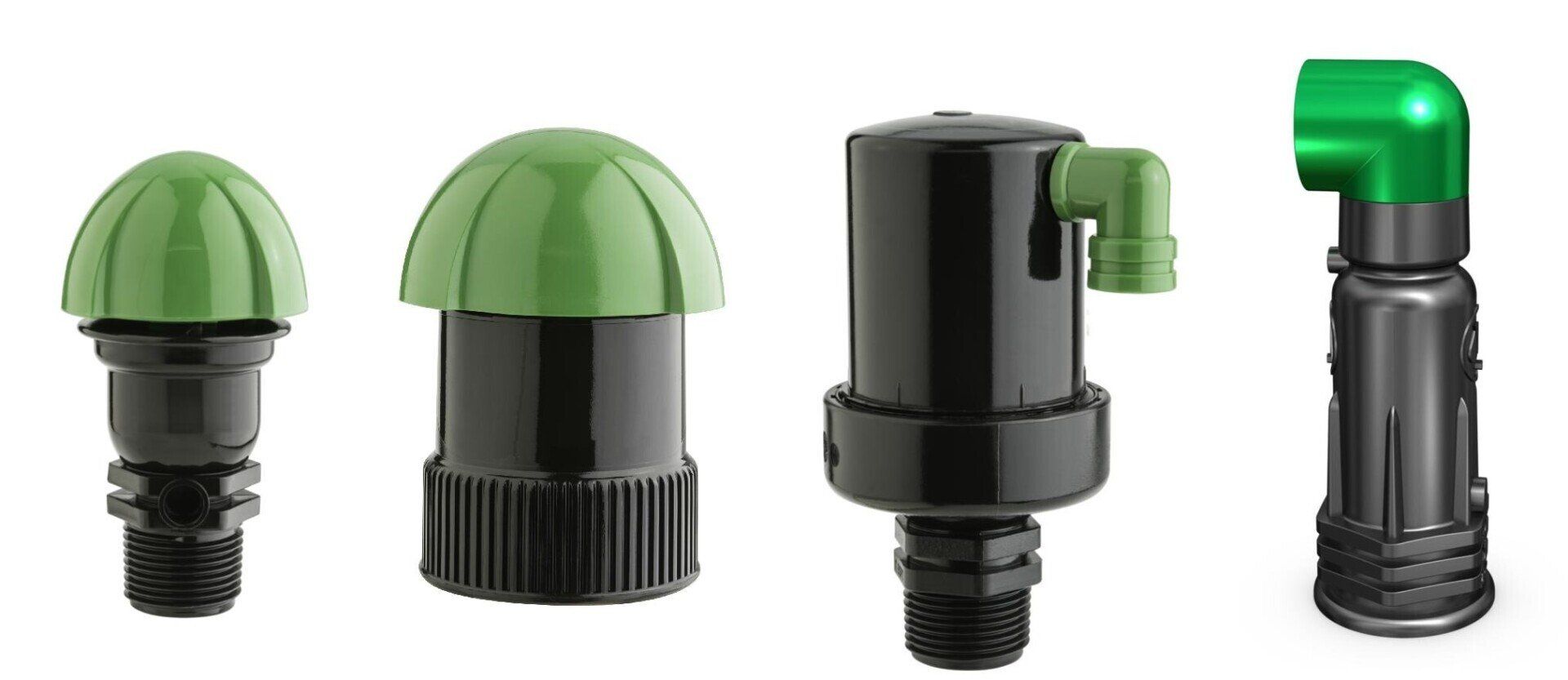

Mi opinión sobre las ventosas para riego de Rivulis

Las ventosas Rivulis son un producto de calidad y por ello tienen una durabilidad y confiabilidad máximas.

No veremos ventosas Rivulis que no sellen perfectamente ni que se dañen con los elementos climatológicos.

Además su rendimiento es excepcional, llegando a conseguir un caudal de más de 1300 Nm3/h en el modelo de 3" de doble efecto con un diferencial de 7 m.c.a.

Conclusiones:

Las ventosas son un elemento indispensable para conseguir que nuestra instalación trabaje más tiempo en condiciones óptimas y por ello elegir la ventosa y el tamaño adecuado de la misma se convierte en una prioridad a la hora de diseñar y ejecutar una instalación de riego.

Merece totalmente la pena invertir el precio que tiene una ventosa de calidad ya que es un seguro para nuestra instalación.
